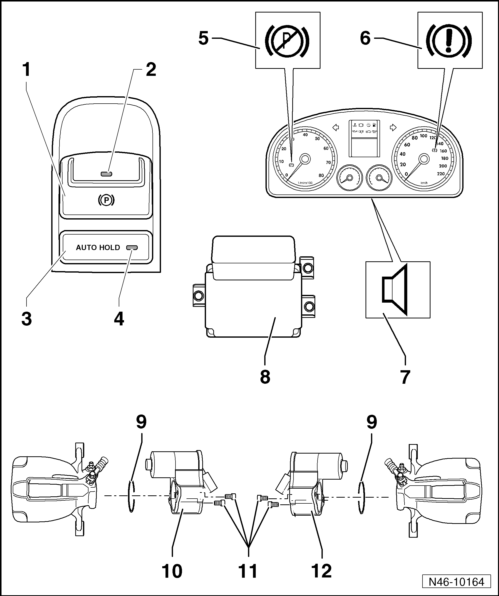

Volkswagen Tiguan Reparaturanleitung: Bauteileübersicht der elektromechanischen Feststellbremse
- Taster für elektromechanische Feststellbremse -E538-
- Einbauort: in der Mittelkonsole
- aus- und einbauen
- Kontrollleuchte für elektromechanische Feststellbremse -K213-
- Einbauort: im Taster für elektromechanische Feststellbremse -E538-
- Taster für AUTO HOLD -E540-
- Einbauort: in der Mittelkonsole
- aus- und einbauen
- Kontrollleuchte für AUTO HOLD -K237-
- Einbauort: im Taster für AUTO HOLD -E540-
- Fehlerlampe für elektromechanische Feststellbremse -K214-
- Einbauort: im Schalttafeleinsatz
- Kontrollleuchte für Bremsanlage -K118-
- Einbauort: im Schalttafeleinsatz
- Akustisches Signal
- Steuergerät für elektromechanische Feststellbremse -J540- und
Sensoreinheit für ESP -G419-
- zusammen in einem Gehäuse verbaut
- aus- und einbauen
- Dichtring
- Feststellmotor rechts -V283-
- Einbauort: am Bremssattel hinten rechts
- aus- und einbauen
- Innentorxschraube, 12 Nm
- Feststellmotor links -V282-
- Einbauort: am Bremssattel hinten links
- aus- und einbauen
Steuergerät für elektromechanische Feststellbremse -J540- aus- und
einbauen
Das Steuergerät für elektromechanische Feststellbremse -J540- und die
Sensoreinheit für ESP -G419- sind in einem Gehäuse unter der Mittelkonsole
verbaut.
Nach dem Wechsel des Steuergeräts für elektromechanische Feststellbremse
-J540- mit der Sensoreinheit für ESP -G419- muss das Steuergerät für ABS -J104-
codiert werden und muss eine Grundeinstellung der "Bremsanlage"
(elektromechanische Feststellbremse) erfolgen.
ACHTUNG!
Starke Erschütterungen (z. B. Sturz, Schlag) können die Sensoreinheit für ESP
-G419- zerstören. Die Sensoreinheit für ESP -G419- darf danach nicht mehr
verwendet werden.
Ausbauen
- Bauen Sie die Mittelkonsole aus.

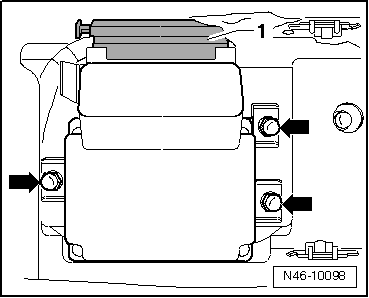

- Schrauben Sie die drei Befestigungsmuttern
-Pfeile- ab.
- Ziehen Sie den Stecker -1- von dem
Steuergerät für elektromechanische Feststellbremse -J540- ab.
- Steuergerät für elektromechanische Feststellbremse -J540- herausnehmen.
Einbauen
- Der Einbau erfolgt in umgekehrter Reihenfolge.
Beim Einbau des Steuergeräts für elektromechanische Feststellbremse -J540-
muss der korrekte und spannungsfreie Sitz auf der Halterung gewährleistet sein.
Hinweis
Auf keinen Fall darf das Steuergerät für elektromechanische Feststellbremse
-J540- gewaltsam mit den Befestigungsmuttern auf seine Position gesetzt werden.
- Befestigungsmuttern mit 9 Nm festziehen.
- Das Steuergerät -J104- codieren mit dem in der "Geführten Fehlersuche"
durchführen.
Dabei muss eine Grundeinstellung des Lenkwinkelgeber -G85-, des
Querbeschleunigungsgeber -G200-, des Bremsdruckgeber -G201- und des
Längsbeschleunigungsgeber -G251- erfolgen.
- Grundeinstellung der "Bremsanlage" (elektromechanische Feststellbremse)
durchführen.
-VAS 5051- anschließen und Funktion anwählen.
Feststellmotor aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

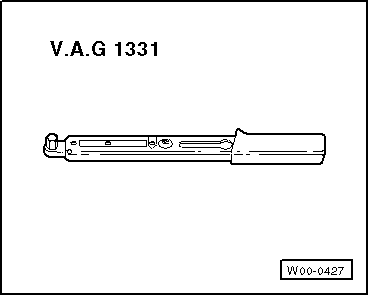

- Drehmomentschlüssel -V.A.G 1331-

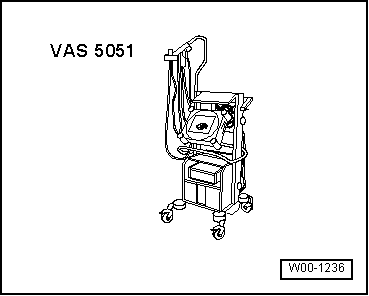

- Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051-
- Diagnoseleitung -VAS 5051/1- oder -VAS 5051/3-
Ausbauen
Hinweis
Zündung muss bis zum Trennen der Steckverbindung mindestens 30 Sekunden
ausgeschaltet sein.

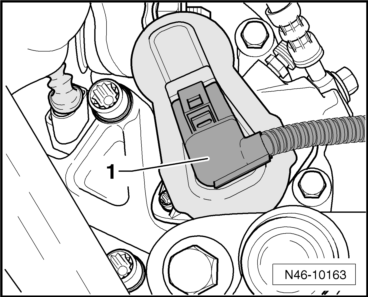

- Ziehen Sie den Stecker -1- vom
Feststellmotor ab.

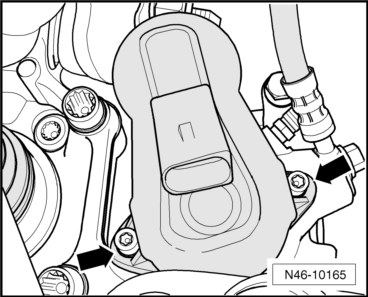

- Schrauben Sie die beiden Innentorxschrauben
-Pfeile- des Feststellmotors heraus.
- Ziehen Sie den Feststellmotor vom Bremssattel ab.

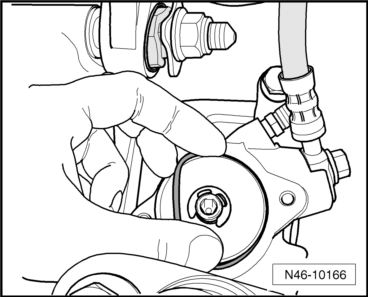

- Nehmen Sie den Dichtring heraus.
Achten Sie darauf, dass die Ringnut des Dichtringes und die Anlagefläche des
Feststellmotors nicht beschädigt werden.
- Reinigen Sie die Ringnut und Anlagefläche des Feststellmotors.
Einbauen
- Neuen Dichtring leicht mit Bremsflüssigkeit benetzen und dann montieren.

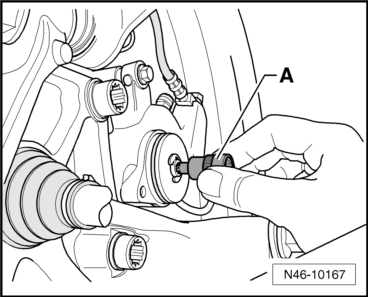

- Drehen Sie die Spindel mit einem 8-mm-Innenvielzahneinsatz
-A- ein wenig zurück, bis Sie den
Feststellmotor richtig ansetzen können.
Vorsicht!
Der Dichtring darf sich während der Montage des Feststellmotors nicht
herausdrehen!
- Setzen Sie den Feststellmotor vorsichtig an, achten Sie dabei auf den
Sitz des Dichtringes.
- Feststellmotor so weit verdrehen, bis Schraubenloch und Gewinde zur
Deckung kommen.
Achten Sie darauf, dass der Feststellmotor bündig am Bremssattel anliegt. Auf
keinen Fall den Feststellmotor mit den Befestigungsschrauben gegen den
Bremssattel ziehen.
- Innentorxschrauben -Pfeile- mit Hand
ansetzen und dann festschrauben.
- Stecker montieren.
- Grundeinstellung der Bremsanlage durchführen.-VAS 5051- anschließen und
Funktion anwählen.
- -VAS 5051- anschließen und Funktion anwählen.
