Volkswagen Tiguan Reparaturanleitung: Ladeluftsystem

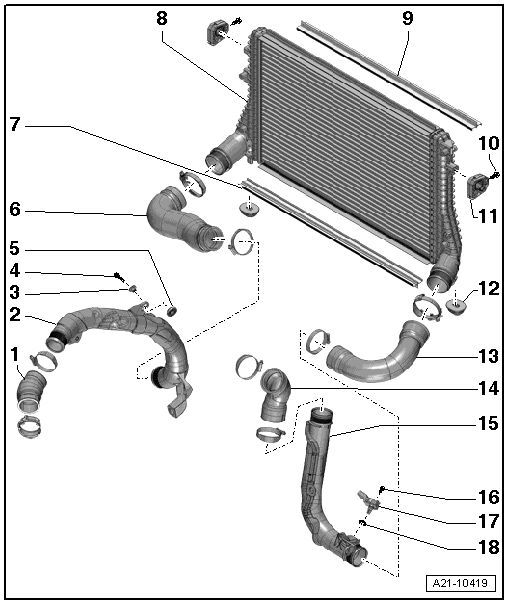

Montageübersicht - Ladeluftsystem
- Luftführungsschlauch
- Luftführungsrohr links
- Hülse
- 9 Nm
- Tülle
- bei Beschädigung ersetzen
- Luftführungsschlauch
- Dichtung
- Ladeluftkühler
- Dichtung
- 5 Nm
- Lager
- Lager
- Luftführungsschlauch
- Luftführungsschlauch
- Luftführungsrohr rechts
- Schraube
- Ladedruckgeber -G31-/ Ansauglufttemperaturgeber -G42-
- O-Ring
Luftführungsschläuche mit Schraubschellen einbauen
Hinweis
Um die Luftführungsschläuche auf ihren Anschlussstutzen sicher befestigen zu
können, müssen bei bereits benutzten Schraubschellen die Schraubschnecken vor
dem Einbau mit Rostlöser eingesprüht werden.

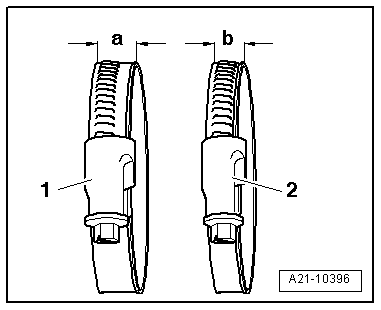

Anzugsdrehmoment für
- Schlauchschelle -a- = 13 mm breit: 5,5 Nm
- Schlauchschelle -b- = 9 mm breit: 3 Nm
Montageübersicht - Ladeluft-Schlauchverbindungen
Hinweis
- Vor einer Prüfung oder Reparatur alle Luftführungsrohre und -schläuche
und Unterdruckleitungen auf festen Sitz und Dichtigkeit kontrollieren.
- Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor dem
Montieren frei von Öl und Fett sein.
- Schlauchverbindungen mit Schlauchschellen sichern, die dem Serienstand
entsprechen.
- Um die Luftführungsschläuche auf ihren Anschlussstutzen sicher
befestigen zu können, müssen bei bereits benutzten Schraubschellen die
Schraubschnecken vor dem Einbau mit Rostlöser eingesprüht werden.
Vorsicht!

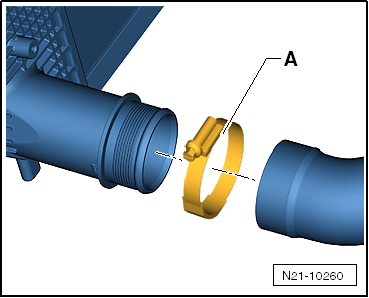

Die Schraubschellen -A- an den Ladeluftleitungen
müssen zwingend nach Vorschrift angezogen werden. Ein zu geringes, aber auch zu
hohes Drehmoment kann im Fahrbetrieb dazu führen, dass der Ladeluftschlauch vom
Riffelstutzen oder Ladeluftrohr abrutscht.
Luftführungsschläuche mit Schraubschellen einbauen
Anzugsdrehmoment für
- Schlauchschelle -a- = 13 mm breit: 5,5 Nm
- Schlauchschelle -b- = 9 mm breit: 3 Nm
Ladeluftkühler aus- und einbauen
Ausbauen
- Kühler ausbauen
- Stoßfängerabdeckung vorn ausbauen
- Luftführungen links und rechts vom Ladeluftkühler abschrauben

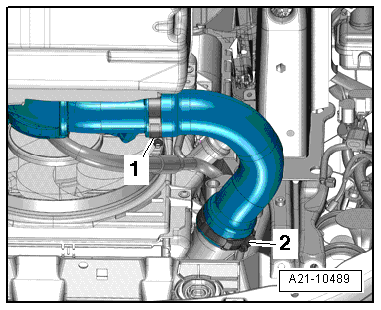

- Luftführungsschlauch ausbauen, dazu Schlauchschellen
-1- und -2- lösen
ACHTUNG!
Verletzungsgefahr durch Kältemittel.
Der Kältemittelkreislauf der Klimaanlage darf nicht geöffnet werden.
Vorsicht!
Beschädigungsgefahr an Kondensator und Kältemittelleitungen und -schläuchen.
Kältemittelleitungen und -schläuche nicht überdehnen, knicken oder verbiegen.

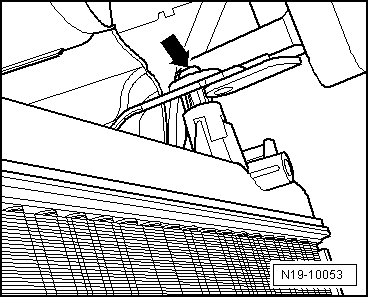

- Schraube an der Halteschelle für Kältemittelleitung neben dem
Längsträger herausdrehen.

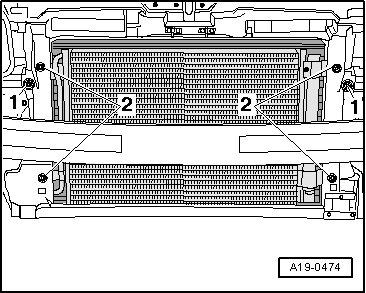

- Schrauben -1- für Ladeluftkühler und
-2- für Kondensator herausdrehen.
- Ladeluftkühler etwas nach hinten schwenken.
- Schraube am Halter für Kältemittelleitung unten rechts am Ladeluftkühler
herausdrehen.
- Kondensator nach vorn in die Öffnung am Schlossträger schwenken.
- Ladeluftkühler nach oben aus dem Schlossträger aushängen und diagonal
nach unten abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
- Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor
dem Montieren frei von Öl und Fett sein.
- Schlauchverbindungen mit Schlauchschellen sichern, die dem
Serienstand entsprechen.
- Kondensator einbauen
- Luftführungsschläuche mit Schraubschellen einbauen
- Stoßfängerabdeckung vorn einbauen
- Kühler einbauen
Ladedruckgeber aus- und einbauen
Ausbauen
- Geräuschdämpfung ausbauen

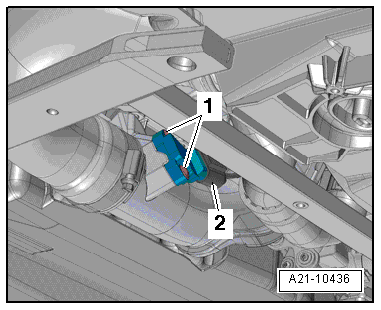

- Stecker -2- vom Geber abziehen
- Schrauben -1- herausdrehen und den
Ladedruckgeber -G31-/ Ansauglufttemperaturgeber -G42- aus dem
Luftführungsrohr herausziehen
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
O-Ring ersetzen.
- Geräuschdämpfung einbauen
Ladeluftsystem auf Dichtigkeit prüfen

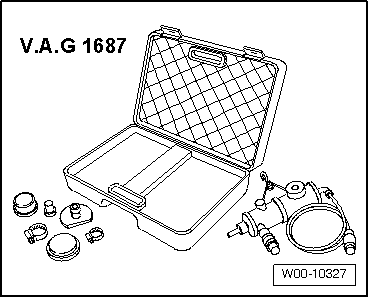

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Prüfgerät für Ladeluftsysteme -V.A.G 1687- mit Adapter -V.A.G 1687/12-
Arbeitsablauf
- Motorabdeckung ausbauen

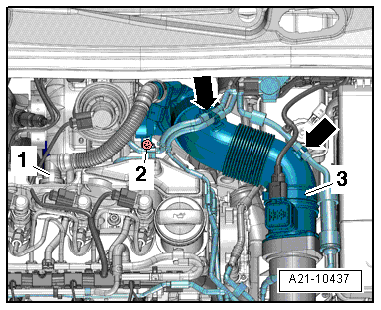

- Schlauchschelle -3- lösen und das
Luftführungsrohr vom Luftfiltergehäuse abbauen

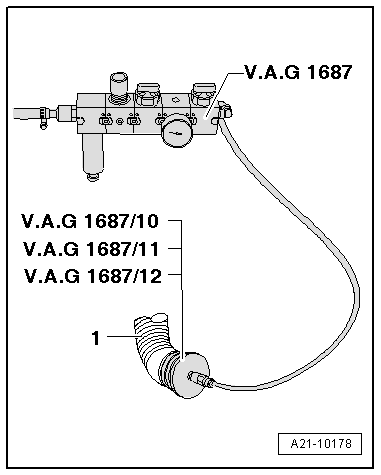

- Adapter -1687/12- in den Ansaugschlauch -1-
stecken und mit einer Schelle sichern.

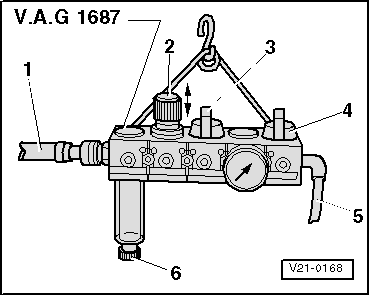

Prüfgerät für Ladeluftsysteme -V.A.G 1687- wie folgt vorbereiten:
- Druckregelventil -2- ganz herausdrehen und
die Ventile -3- und -4-
schließen.
Hinweis
Um das Druckregelventil -2- zu drehen, muss der
Drehknopf nach oben gezogen sein.
- Prüfgerät für Ladeluftsysteme -V.A.G 1687- wie gezeigt am Adapter
-1687/12- anschließen.
- Druckluftschlauch -1- (Druckluftzuführung)
am Prüfgerät für Ladeluftsysteme -V.A.G 1687- anschließen.
Hinweis
Wenn sich Wasser im Schauglas befindet, über die Entwässerungsschraube
-6- ablassen.
- Ventil öffnen -3-.
- Am Druckregelventil -2-, den Druck auf 0,5
bar einstellen.
Vorsicht!
Der Druck darf 0,5 bar nicht überschreiten! Ein zu hoch eingestellter Druck
kann den Motor beschädigen.
- Ventil -4- öffnen und warten, bis der
Prüfkreis gefüllt ist. Den Druck ggf. auf 0,5 bar nachregeln.
- Ladeluftsystem auf undichte Stellen prüfen durch/mit:
- Hören
- Fühlen
- handelsüblichem Lecksuchspray
- Ultraschall-Messgerät -V.A.G 1842-
Hinweis
- Geringfügige Undichtigkeiten sind auf der Saugseite des Turboladers
zulässig, da die Ansaugschläuche nicht für Überdruck ausgelegt sind.
- Eine geringe Menge Luft entweicht über die Ventile in den Motor. Aus
diesem Grund ist keine Druckhalteprüfung möglich.
- Handhabung Ultraschall-Messgerät -V.A.G 1842-.
- Wurde eine undichte Stelle gefunden, bei den Montagearbeiten die
Hinweise zum Ladeluftsystem beachten.
- Vor dem Abbau der Adapter den Prüfkreis durch Abziehen der Kupplung vom
Adapter -1687/10- drucklos machen.
Zusammenbauen
Der Zusammenbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
- Dichtung und die O-Ringe ersetzen.
- Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor
dem Montieren frei von Öl und Fett sein.
- Schlauchverbindungen mit Schlauchschellen sichern, die dem
Serienstand entsprechen.
- Ansaugstutzen und Pulsationsdämpfer einbauen
- Luftführungsschläuche mit Schraubschellen einbauen
Montageübersicht - Abgasturbolader
Hinweis
Sämtliche Schlauchverbindungen sind gesichert.
Ladeluftsystem muss dicht sein.
Selbstsichernde Muttern sind zu ersetzen.
