Volkswagen Tiguan Reparaturanleitung: Ölwanne/Ölpumpe

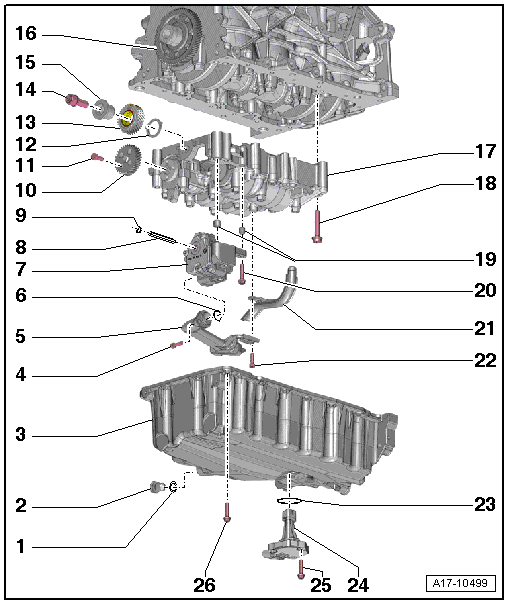

Montageübersicht - Ölwanne/Ölpumpe
Montageübersicht - Ölwanne/Ölpumpe, Motorkennbuchstaben CFFA, CFFB, CFGB,
CFGC, CFFD, CLLA, CLJA
Hinweis
- Wenn bei einer Motorreparatur größere Mengen Metallspäne oder Abrieb
festgestellt werden, kann dies auf einen Kurbelwellen- oder
Pleuellagerschaden hindeuten. Um Folgeschäden zu verhindern, müssen nach der
Reparatur folgende Arbeiten durchgeführt werden: Ölkanäle sorgfältig
reinigen; Ölspritzdüsen, Motorölkühler und Ölfilter wechseln.
- Ölfüllmengen, Ölspezifikationen, Viskositätsklassen.
- Ölspritzdüse und Überdruckventil.
- Dichtring
- unverlierbar, an Ablassschraube angerollt
- Ölablassschraube, 30 Nm
- Ölwanne
- 9 Nm
- Saugleitung
- Sieb bei Verschmutzung reinigen
- O-Ring
- Ölpumpe
- aus- und einbauen
- vor dem Einbauen kontrollieren, ob beide Passhülsen zur Zentrierung
der Ölpumpe am Ausgleichswellenmodul vorhanden sind
- Antriebswelle
- Sicherungsring
- muss im Grund der Nut anliegen
- beschädigten oder überdehnten Sicherungsring ersetzen
- Stirnrad
- 20 Nm + 90º weiterdrehen
- Axiallagerscheibe
- für Zwischenrad
- ersetzen
- Einbaulage
- zur Montage des Zwischenrads mit Fett am Ausgleichswellenmodul
fixieren
- Zwischenrad
- ersetzen
- zum Erreichen des richtigen Zahnflankenspiels ist auf dem neuen
Zwischenrad eine Beschichtung aufgebracht, die durch Abnutzung das
korrekte Spiel einstellt
- Einbaulage: Teilenummer muss sichtbar sein
- auf korrekten Sitz der Axiallagerscheibe achten
- 90 Nm + 90º
- mit Unterlegscheibe
- ersetzen
- Nabe
- Zahnrad Kurbelwellen
- Ausgleichswellenmodul
- ausbauen
- bisher gelaufenes Ausgleichswellenmodul wieder einbauen
- neues Ausgleichswellenmodul einbauen
- vor dem Einbauen kontrollieren, ob beide Passhülsen zur Zentrierung
des Ausgleichswellenmoduls am Zylinderblock vorhanden sind
- M7 = 13 Nm + 90º weiterdrehen; M8 = 20 Nm + 90º weiterdrehen
- ersetzen
- Anzugsreihenfolge beachten: Neues Ausgleichswellenmodul einbauen
, bisher gelaufenes Ausgleichswellenmodul wieder
einbauen
- Passhülsen
- 9 Nm
- Ölabsaugrohr
- 9 Nm
- Dichtring
- Ölstands- und Öltemperaturgeber -G266-
- 9 Nm
- Schraube
- ersetzen
- Anzugsdrehmoment und -reihenfolge

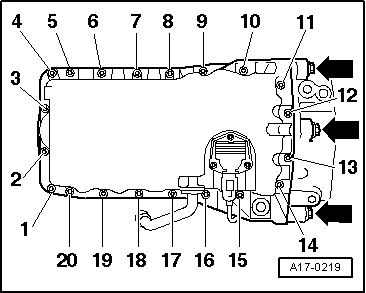

Ölwanne - Anzugsdrehmoment und -reihenfolge
Hinweis
Schrauben für Ölwanne ersetzen.
- Schrauben in 3 Stufen festziehen:
Stufe |
Schrauben |
Anzugsdrehmoment |
1. |
-1 ... 20- |
über Kreuz 5 Nm |
2. |
-Pfeile- |
40 Nm |
3. |
-1 ... 20- |
über Kreuz in Stufen mit
zuletzt 15 Nm |

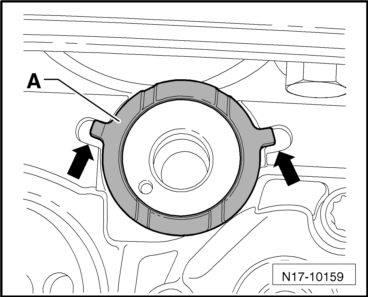

Einbaulage der Axiallagerscheibe
Vorsicht!
Verrutschgefahr der Axiallagerscheibe hinter dem Zwischenrad.
Darauf achten, dass die Axiallagerscheibe -A-
bei der Montage des Zwischenrads nicht aus den Ausbuchtungen des
Ausgleichswellenmoduls verrutscht -Pfeile- und
somit nachfolgend verklemmt. Gegebenenfalls mit Fett am Ausgleichswellenmodul
fixieren.
Ölwanne aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

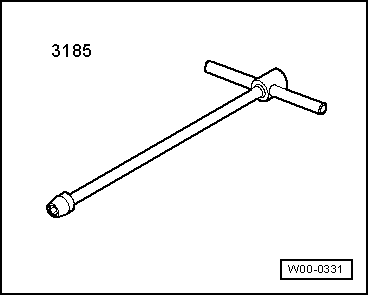

- Gelenkschlüssel SW 10 -3185-

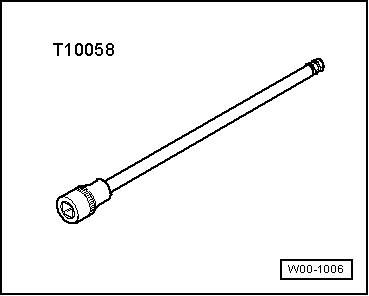

- Steckeinsatz -T10058-
- Handbohrmaschine mit Kunststoffbürsteneinsatz
- Dichtmittel
- Schutzbrille
Ausbauen

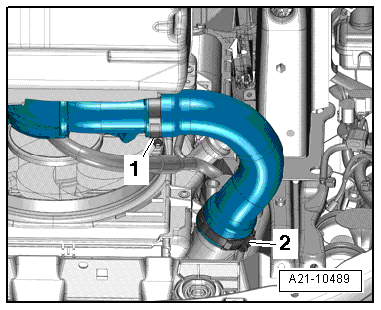

- Luftführungsschlauch ausbauen, dazu Schlauchschelle
-2- lösen und Halteklammer
-1- anheben.
- Schrauben -Pfeile- herausdrehen.

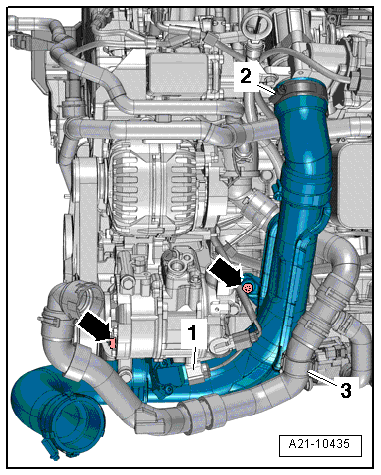

- Kühlmittelschlauch -3- freilegen.
- Schlauchschelle -2- lösen.
- Elektrische Steckverbindung -1- am
Ladedruckgeber -G31- trennen und Luftführungsrohr rechts abnehmen.

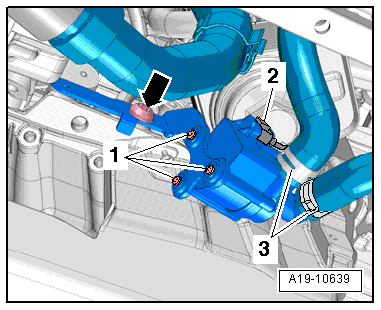

- Schraube -Pfeil- herausdrehen und Pumpe 2
für Kühlmittelumlauf -V178- zur Seite drücken.

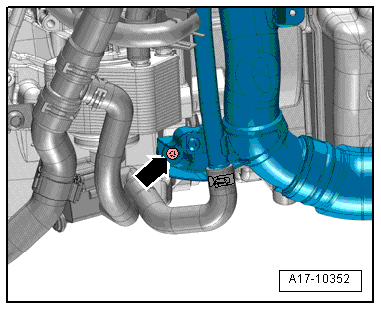

- Schraube -Pfeil- am Luftführungsrohr links
herausdrehen.

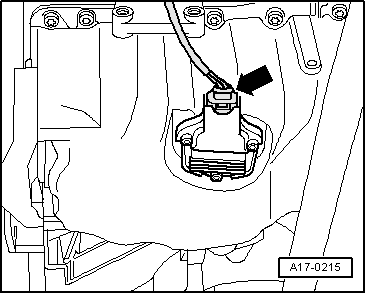

- Elektrische Steckverbindung -Pfeil- am
Ölstands- und Öltemperaturgeber -G266- trennen.

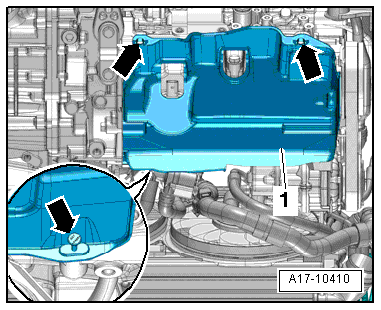

- Geräuschdämpfung -1- für Ölwanne ausbauen,
dazu Befestigungsteile -Pfeile- lösen.
- Bei Fahrzeugen mit Zusatzheizung den Halter für die Kühlmittelleitungen
von der Ölwanne rechts abbauen.
- Schrauben -Pfeile- der Verbindung Ölwanne
an Getriebe herausdrehen.
- Schrauben -1 ... 20- über Kreuz lösen und
herausdrehen.
- Ölwanne vorsichtig aus der Verklebung lösen.
Einbauen
Vorsicht!
Verschmutzungsgefahr des Schmiersystems und der Lager.
Offene Teile des Motors abdecken.
ACHTUNG!
Verletzungsgefahr der Augen.
Schutzbrille tragen!

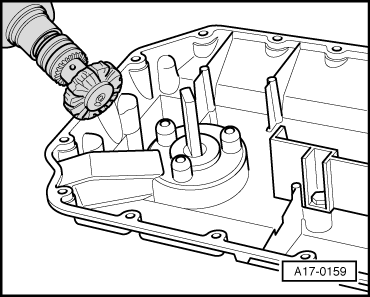

- Dichtmittelreste an Ölwanne und Zylinderblock beispielsweise mit
rotierender Kunststoffbürste entfernen.
- Dichtflächen reinigen; diese müssen frei von Öl und Fett sein.
Hinweis
Haltbarkeitsdatum des Dichtmittels beachten.

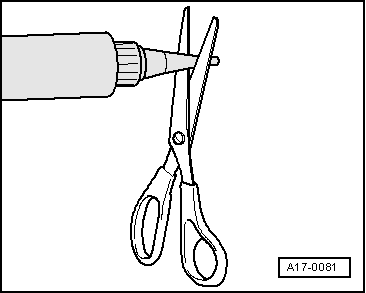

- Tubendüse an der vorderen Markierung abschneiden (Ø der Tubendüse etwa
2 mm).
Vorsicht!
Verstopfungsgefahr des Schmiersystems durch überschüssiges Dichtmittel.
Dichtmittelraupe nicht dicker als angegeben auftragen.

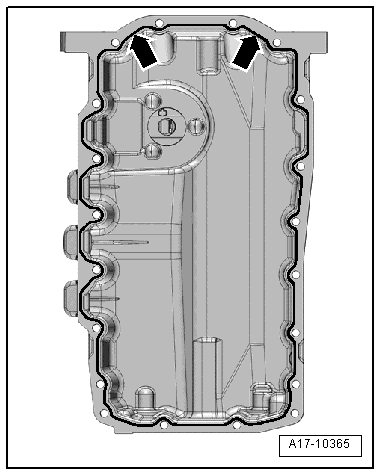

- Dichtmittelraupe auf die saubere Dichtfläche der Ölwanne auftragen, wie
in der Abbildung gezeigt.
- Dicke der Dichtmittelraupe: 2 ... 3 mm.
Hinweis
- Dichtmittelraupe im Bereich des Dichtflansches hinten besonders
sorgfältig auftragen -Pfeile-.
- Nach dem Auftragen des Dichtmittels muss die Ölwanne innerhalb von 5
Minuten eingebaut werden.
- Ölwanne ansetzen und Schrauben festziehen.
- Die Ölwanne muss an der Zwischenplatte zum Getriebeflansch bündig
anliegen.
Hinweis
- Beim Einbauen der Ölwanne am ausgebautem Motor darauf achten, dass die
Ölwanne schwungradseitig bündig mit dem Zylinderblock abschließt.
- Nach der Montage der Ölwanne muss das Dichtmittel etwa 30 Minuten
aushärten. Erst danach darf Motoröl eingefüllt werden.
- Pumpe 2 für Kühlmittelumlauf -V178- einbauen
- Luftführungsrohre einbauen
- Luftführungsschläuche mit Schraubschellen einbauen
- Geräuschdämpfung einbauen
- Motoröl einfüllen und Ölstand prüfen
Ölpumpe aus- und einbauen
Ölpumpe aus- und einbauen, Motorkennbuchstaben CFFA, CFFB, CFGB, CFGC,
CFFD, CLLA, CLJA
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Sicherungsringzange (handelsüblich)
- Schraube M3
Ausbauen
- Ölwanne ausbauen

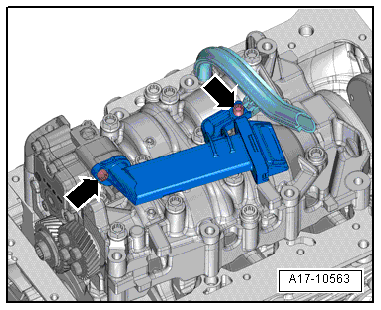

- Schrauben -Pfeile- herausdrehen und
Saugleitung von der Ölpumpe abziehen.

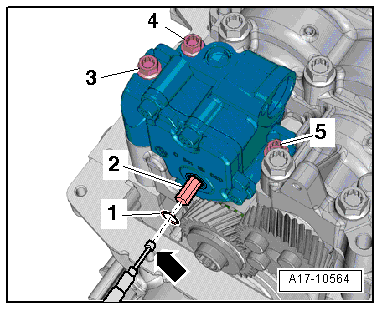

- Sicherungsring -1- mit Sicherungsringzange
ausbauen.
- Antriebswelle -2- mit einem Magnet
-Pfeil- aus der Ölpumpe herausziehen.
- Schrauben -3, 4, 5- herausdrehen und
Ölpumpe abnehmen.
Vorsicht!
Die Schraube am Zwischenrad darf nicht gelöst werden.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge:
Hinweis
- O-Ring ersetzen.
- Einen beschädigten oder überdehnten Sicherungsring ersetzen.
- Der Sicherungsring muss im Grund der Nut anliegen.

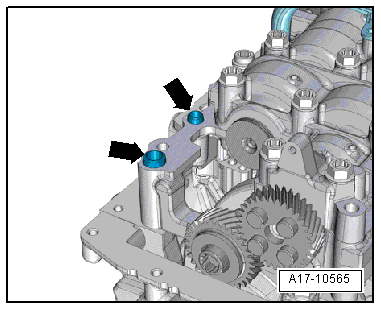

- Wenn in der Ölpumpe keine Passhülsen -Pfeile-
vorhanden sind, Passhülsen einsetzen.
- Wenn am Ausgleichswellenmodul keine Passhülsen zur Zentrierung der
Ölpumpe vorhanden sind, Passhülsen einsetzen.
- Ölwanne einbauen.

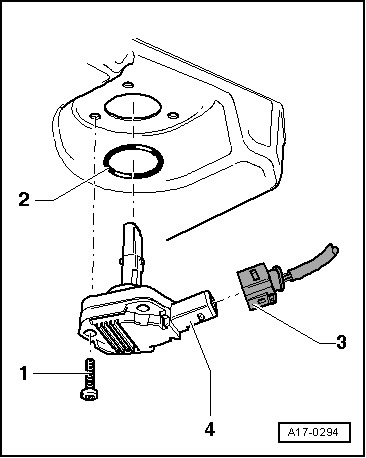

Ölstands- und Öltemperaturgeber aus- und einbauen
Ausbauen
- Motoröl ablassen
- Elektrische Steckverbindung -3- trennen.
- Schrauben -1- herausdrehen und Ölstands-
und Öltemperaturgeber -G266--Pos. 4- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge:
Hinweis
Dichtring -2- und die selbstsichernden Schrauben
-1- ersetzen.
- Motoröl einfüllen und Ölstand prüfen
Motoröl
Hinweis
Der Ölstand darf die max.-Markierung nicht überschreiten - Gefahr von
Katalysatorschäden! Markierungen.
Montageübersicht - Motorölkühler
Verschlussdeckel
25 Nm
O-Ring
ersetzen
O-Ring
ersetzen
O-Ring
ersetzen
Ölfiltereinsatz
Hinweis beachten
...
