Volkswagen Tiguan Reparaturanleitung: Zylinderblock Getriebeseite

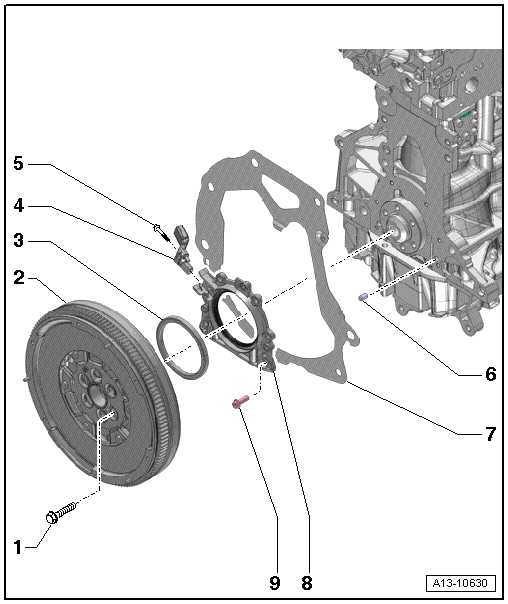

Montageübersicht - Zylinderblock Getriebeseite
- Schraube
- ersetzen
- 60 Nm +90º
- Zweimassenschwungrad
- aus- und einbauen
- durch versetzte Bohrungen Montage nur in einer Stellung möglich
- Geberrad
- für Motordrehzahlgeber -G28-
- Motordrehzahlgeber -G28-
- aus- und einbauen
- 5 Nm
- Passstift
- 2 Stück
- Zwischenplatte
- bei Montagearbeiten nicht beschädigen oder verbiegen
- Dichtflansch Schwungradseite
- mit Wellendichtring
- ersetzen
- Schraube
- Anzugsdrehmoment und -reihenfolge

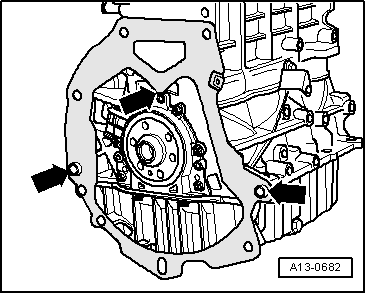

Zwischenplatte einbauen
- Zwischenplatte am Dichtflansch einhängen -Pfeil oben- und auf die Passhülsen -Pfeile unten- aufschieben.

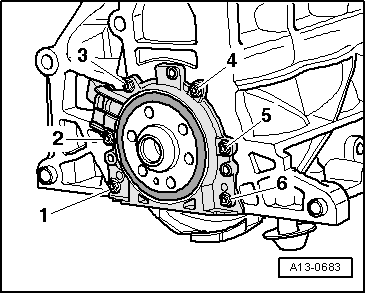

Dichtflansch Schwungradseite - Anzugsdrehmoment und -reihenfolge
- Schrauben in 2 Stufen in der gezeigten Reihenfolge festziehen:
| Stufe | Schrauben | Anzugsdrehmoment |
| 1. | -1 ... 6- | von Hand bis zur Anlage eindrehen |
| 2. | -1 ... 6- | über Kreuz in Stufen mit zuletzt 15 Nm |
Schwungrad aus- und einbauen

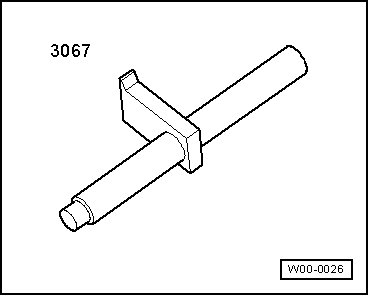

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Gegenhalter -3067-
Ausbauen
- Getriebe ausgebaut.
Vorsicht!
Zerstörungsgefahr des Zweimassenschwungrads.
- Schrauben -B- nicht mit einem Luft- oder Schlagschrauber, sondern von Hand herausdrehen.
- Beim Herausdrehen der Schrauben darauf achten, dass kein Schraubenkopf am Zweimassenschwungrad ansteht.
- Zweimassenschwungrad -A- so drehen, dass die Schrauben -B- mittig zu den Bohrungen -Pfeile- stehen.

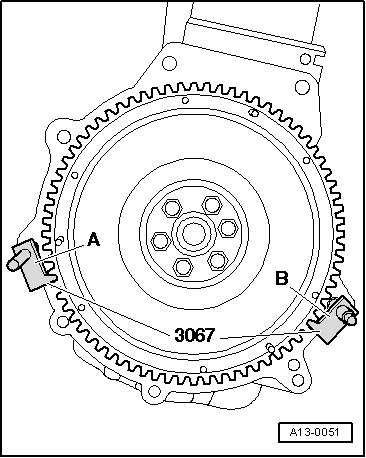

- Gegenhalter -3067- in die Bohrung am Zylinderblock stecken -Pos. B-, Schrauben für Zweimassenschwungrad lösen.
- Schrauben herausdrehen und Zweimassenschwungrad abnehmen.
Einbauen
- Anzugsdrehmoment
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
Schrauben für Zweimassenschwungrad ersetzen.
- Gegenhalter -3067- in die Bohrung am Zylinderblock stecken -Pos. A-.
Dichtflansch Getriebeseite aus- und einbauen

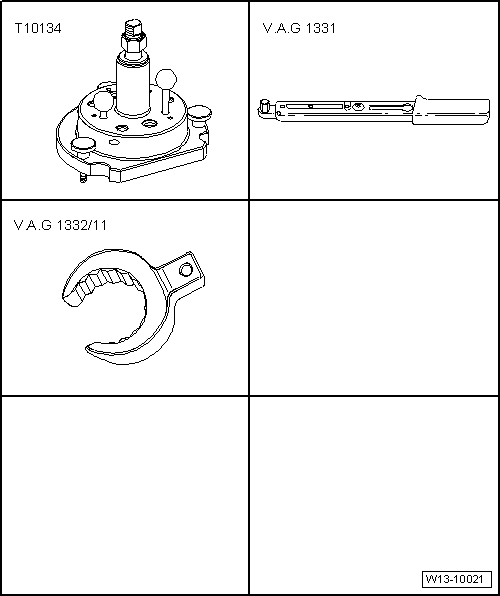

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Montagevorrichtung -T10134-
- Drehmomentschlüssel -V.A.G 1331-
- Einsteckwerkzeug Schlüsselweite 24 -V.A.G 1332/11-
- Messschieber
- 3 Sechskantschrauben M6 x 35 mm
- 2 Sechskantschrauben M7 x 35 mm
Zylinderblock Riemenscheibenseite
Montageübersicht - Keilrippenriementrieb
Montageübersicht - Keilrippenriementrieb mit Spannelement und
Klimakompressor
Riemenscheibe/Schwingungsdämpfer
Montage durch versetzte Bohrung ...
Kurbelwelle
Montageübersicht - Kurbelwelle
Lagerschale
für Lager 1, 2, 4 und 5
gelaufene Lagerschalen nicht vertauschen (kennzeichnen)
65 Nm + 90º weiterdrehen
ersetzen
...
