Volkswagen Tiguan Reparaturanleitung: Radio-Navigationssystem "RNS 510"

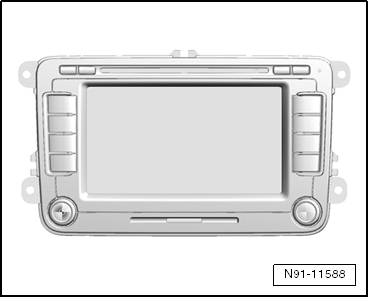

Radio-Navigationssystem "RNS 510"

Allgemeine Hinweise

Das Radio-Navigationssystem "RNS 510" vereinigt die Funktionen eines Navigationssystems mit denen eines hochwertigen RDS-Autoradios.

Im Folgenden sind die Hauptfunktionen beschrieben:

• RDS-Radioempfangsteil
• 6,5 Zoll Multifarbdisplay mit Touchscreen
• Navigationssystem mit GPS-Satellitenempfänger
• integriertes Antennendiversity
• integrierter DAB-Tuner für digitalen Radioempfang
• DVD-Laufwerk für Navigation, Video und Audio
• SD-Speicherkartenslot
• im Gerät eingebaute Festplatte zur Datenspeicherung
• Korridorfunktion
• Wiedergabeformate MP3 und WMA

Das Radio-Navigationssystem "RNS 510" verfügt über vier Lautsprecherausgänge.

Das "RNS 510" lässt sich um folgende Komponenten erweitern:

• CD-Wechsler
• Multifunktionslenkrad
• TV-Tuner
• Soundverstärker
• universelle Handyvorbereitung (UHV Premium light)
• Rear Seat Entertainment

Die Antenne ist in den hinteren Seitenscheiben eingebaut und die Ausführung der Antennenanlage ist mit im Radio integrierter "Diversityfunktion".

Die Antenne für die Navigation ist als Dachantenne ausgeführt.

Zusätzliche Informationen → Bedienungsanleitungen und → Nr.397

Bei Instandsetzungsarbeiten oder Fehlersuche →  Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" verwenden → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

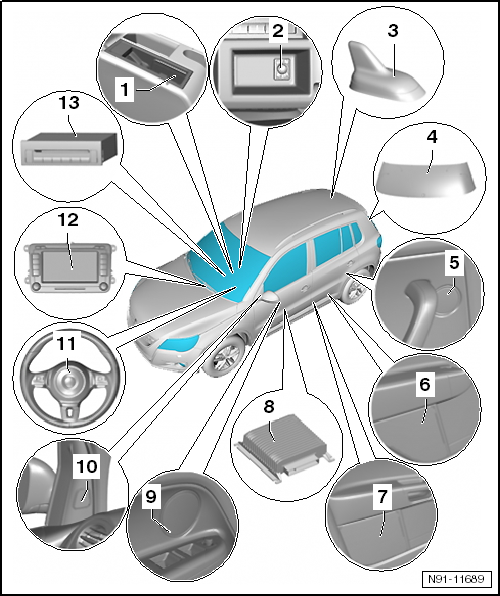

Übersicht über das Radio-Navigationssystem "RNS 510"

1. Interface für externe Multimediageräte -R215-
   • eingebaut im Ablagefach der Mittelarmlehne
   • weitere Informationen im Kapitel Interface für externe Multimediageräte -R215-
   • optionaler Einbau von "CD-Wechsler" oder "Interface für Multimediageräte". Beide Systeme können nicht zusammen verbaut werden, da der Einbauort für beide derselbe ist.
2. Anschluss für externe Audioquellen -R199-
   • eingebaut im Ablagefach der Mittelarmlehne
   • weitere Informationen im Kapitel Anschluss für externe Audioquellen -R199-
3. Telefonantenne, Navigation und Fernbedienung Standheizung -R66-
   • eingebaut auf dem Dach hinten
   • nur eingebaut, wenn zusätzlich zum Radio noch Telefon oder Standheizung ab Werk eingebaut ist
   • weitere Informationen im Kapitel Antennenanlagen
4. Heckscheibenantenne -R130-
5. Hochtonlautsprecher hinten rechts -R16- und Hochtonlautsprecher hinten links -R14-
   • in den Seitenwandverkleidungen im Fahrgastraum links und rechts eingebaut
   • weitere Informationen im Kapitel Lautsprecheranlagen
6. Tieftonlautsprecher hinten rechts -R17- und Tieftonlautsprecher hinten links -R15-
   • in den Seitenwandverkleidungen im Fahrgastraum links und rechts eingebaut
   • weitere Informationen im Kapitel Lautsprecheranlagen
7. Tieftonlautsprecher vorn rechts -R23- und Tieftonlautsprecher vorn links -R21-
   • eingebaut in den Türen links und rechts
   • Mitteltöne werden über Tiefton- und Hochtonlautsprecher wiedergegeben.
   • weitere Informationen im Kapitel Lautsprecheranlagen
8. Verstärker -R12-
   • eingebaut unter dem linken Vordersitz
   • weitere Informationen im Kapitel Verstärker für das Soundsystem
9. Mitteltonlautsprecher vorn rechts -R104- und Mitteltonlautsprecher vorn links -R103-
   • eingebaut in der Türverkleidung der vorderen Türen links und rechts
   • nur bei höherwertigen Radioanlagen oder in Verbindung mit dem Verstärker für Soundsysteme eingebaut
   • weitere Informationen im Kapitel Lautsprecheranlagen
10. Hochtonlautsprecher vorn rechts -R22- und Hochtonlautsprecher vorn links -R20-
    • eingebaut in den Türen links und rechts
    • weitere Informationen im Kapitel Lautsprecheranlagen
11. Multifunktionstasten im Lenkrad links -E440- und Multifunktionstasten im Lenkrad rechts -E441-
    • weitere Informationen im Kapitel Multifunktionslenkrad
12. Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem -J503-
    • aus- und einbauen
    • Ãœbersicht der Steckverbindungen
    • Anti-Diebstahl-Codierung
13. CD-Wechsler -R41-
    • 6-fach-CD-Wechsler
    • eingebaut im Ablagefach der Mittelarmlehne
    • weitere Informationen im Kapitel CD-Wechsler
    • optionaler Einbau von "CD-Wechsler" oder " Interface für Multimediageräte". Beide Systeme können nicht zusammen verbaut werden, da der Einbauort für beide derselbe ist.

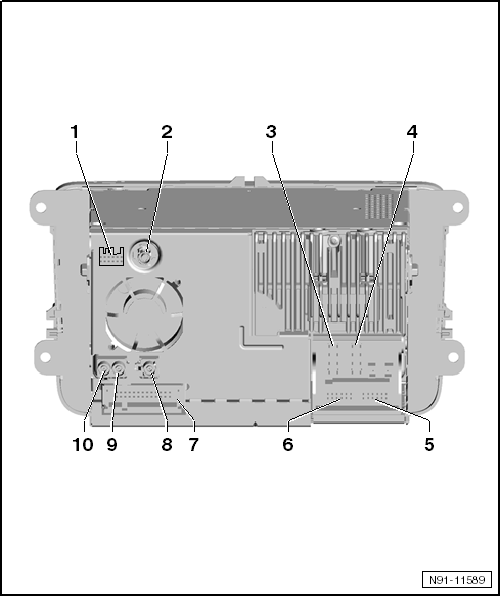

Übersicht über die Steckverbindungen am Radio-Navigationssystem "RNS 510"

1. Anschluss für Navigation Japan
   • nicht belegt
2. Antennenanschluss
   • Eingang Anschluss für Antenne DAB, optional
3. Mehrfachsteckverbindung 1, 8-fach
   • Kontaktbelegung
4. Mehrfachsteckverbindung 2, 8-fach
   • Kontaktbelegung
5. Mehrfachsteckverbindung 3, 12-fach
   • Kontaktbelegung
6. Mehrfachsteckverbindung 4, 12-fach
   • Kontaktbelegung
7. Mehrfachsteckverbindung, 26-fach
   1. Kontaktbelegung
8. Antennenanschluss
   • für Navigation
   • weitere Hinweise
9. Antennenanschluss
   • Antenne FM 2
   • weitere Hinweise
10. Antennenanschluss
    • Antenne FM/AM
    • weitere Hinweise

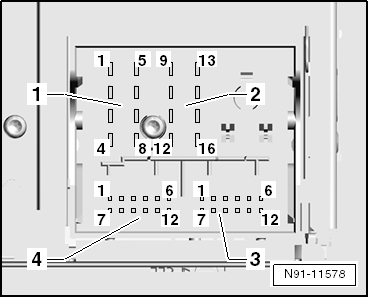

Mehrfachsteckverbindung 1, 8-fach, für Lautsprecherausgänge

1. Lautsprecher, plus, hinten rechts
2. Lautsprecher, plus, vorn rechts
3. Lautsprecher, plus, vorn links
4. Lautsprecher, plus, hinten links
5. Lautsprecher, minus, hinten rechts
6. Lautsprecher, minus, vorn rechts
7. Lautsprecher, minus, vorn links
8. Lautsprecher, minus, hinten links

Mehrfachsteckverbindung 2, 8-fach, für Spannungsversorgungsleitungen und CAN-Bus

9. CAN-Bus High
10. CAN-Bus Low
11. BOSE-Pin
12. Spannungsversorgung, minus, Klemme 31
13. nicht belegt
14. nicht belegt
15. Spannungsversorgung, plus, Klemme 30
16. Steuersignal für Anti-Diebstahl-Codierung, SAFE, plus

Mehrfachsteckverbindung 3, 12-fach, für Telefon- und Mikrofonsignale

1. Mikrofoneingang, minus
2. nicht belegt
3. nicht belegt
4. Mikrofonausgang, minus
5. Telefon-Audioeingangssignal links, minus
6. Telefon-Audioeingangssignal rechts, minus
7. Mikrofoneingang, plus
8. nicht belegt
9. Mikrofonausgang, plus
10. Telefonmute (Stummschaltung Radio)
11. Telefon-Audioeingangssignal links, plus
12. Telefon-Audioeingangssignal rechts, plus

Mehrfachsteckverbindung 4, 12-fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

1. Eingang AUX-Signale, links
2. AUX-Signalmasse
3. CD-Wechsler, Audio-Signalmasse
4. CD-Wechsler, Spannungsversorgung, plus, Klemme 30, Kontakt-Dauerbelastbarkeit größer 1A, kurzzeitige Spitzenbelastbarkeit 5A
5. nicht belegt
6. CD-Wechsler, DATA OUT (Datenaustausch zur CD-Wechsler-Steuerung vom Radio-Navigationssystem zum CD-Wechsler)
7. Eingang AUX-Signale, rechts
8. CD-Wechsler, Audio linker Kanal, CD/L
9. CD-Wechsler, Audio rechter Kanal, CD/R
10. CD-Wechsler, Steuerleitung, Geschaltetes plus
11. CD-Wechsler, DATA IN (Datenaustausch zur CD-Wechsler-Steuerung vom CD-Wechsler zum Radio-Navigationssystem)
12. CD-Wechsler, CLOCK (internes Prüfprotokoll zur Überwachung des Datenflusses)

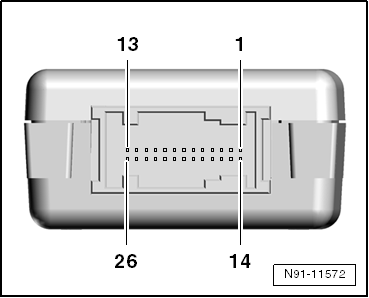

Mehrfachsteckverbindung, Audio und Video, 26-fach

1. reserviert für Protokoll Debug RX
2. reserviert für Protokoll Debug TX
3. nicht belegt
4. nicht belegt
5. Videosignalausgang NF, rechts
6. Videosignalausgang, Abschirmungsmasse
7. Videosignalausgang, Synchronisierung vertikal und horizontal
8. Videosignalausgang, grün
9. nicht belegt
10. Videosignaleingang NF, rechts
11. Videosignaleingang, Abschirmungsmasse
12. Videosignaleingang, Synchronisierung vertikal und horizontal
13. Videosignaleingang, grün
14. nicht belegt
15. nicht belegt
16. nicht belegt
17. Videosignalausgang NF, minus
18. Videosignalausgang NF, links
19. Videosignalausgang, RGBS, minus
20. Videosignalausgang, blau
21. Videosignalausgang, rot
22. Videosignaleingang NF, minus
23. Videosignaleingang NF, links
24. Videosignaleingang, RGBS, minus
25. Videosignaleingang, blau
26. Videosignaleingang, rot

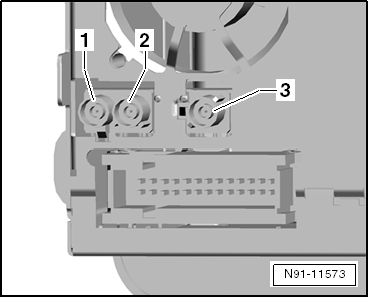

Steckverbindungen 8-10, Antennensteckverbindungen

1. Steckverbindung Antenne Radioempfang AM und FM, Doppelfakra, keine Codierung, Impedanz 50 Ohm, Farbe cremeweiß
2. Steckverbindung Antenne Radioempfang FM 2, Doppelfakra, Codierung B, Impedanz 50 Ohm, Farbe cremeweiß
3. Steckverbindung Antenne Navigation, Fakra, Codierung C, Impedanz 50 Ohm, Farbe Signalblau

Anti-Diebstahl-Codierung

Das Radio-Navigationssystem "RNS 510" ist mit einer elektronischen Komfortdiebstahlsicherung ausgestattet, die in Verbindung mit dem Schalttafeleinsatz wirksam ist.

Nach dem Abklemmen der Versorgungsspannung des Radio-Navigationssystems ist dieses beim Wiederanschluss an die Versorgungsspannung ohne erneute Eingabe des Diebstahlcodes betriebsbereit. Voraussetzung ist, dass die Erstaktivierung der Anti-Diebstahl-Codierung erfolgt ist und dass das Radio-Navigationssystem im gleichen Fahrzeug wieder angeschlossen wird.

Die Wiederinbetriebnahme eines gesperrten Radio-Navigationssystems ist nur durch die Eingabe der richtigen Codenummer für die Anti-Diebstahl-Codierung möglich.

Die Ermittlung des Diebstahlcodes erfolgt über den Fahrzeugdiagnosetester. Die früher verwandte Radiokarte und der Aufkleber auf dem Radio sind entfallen.

Hinweis

Zur Ermittlung des Diebstahlcodes muss der Fahrzeugdiagnosetester "online" verbunden sein (Netzwerk-Anschluss) und der Anwender muss über eine gültige Berechtigung für das Programm zur Abfrage von Diebstahlcodes verfügen.

Anti-Diebstahl-Codierung deaktivieren

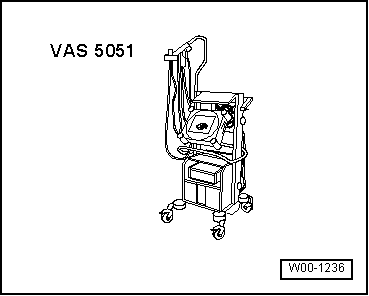

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

• Fahrzeugdiagnosetester
• Diagnoseleitung -VAS 5051/5a- oder -VAS 5051/6a- oder -VAS 5052/3-

Diebstahlcode der Anti-Diebstahl-Codierung über VAS-Tester ermitteln:

"Geführte Funktionen" oder "Geführte Fehlersuche" auswählen.

Nachdem alle Steuergeräte abgefragt wurden:

• Taste "Sprung" wählen.
• "Funktions-/Bauteilauswahl" auswählen.
• "Karosserie" auswählen.
• "Elektrische Anlage" auswählen.
• "01-eigendiagnosefähige Systeme" auswählen.
• "Radio-Navigationssystem" auswählen.
• "Funktionen" auswählen.
• "Radiocodeabfrage" auswählen und starten.

Es folgt eine Berechtigungsabfrage zum System. Anschließend werden die Betriebsdaten, die Fahrzeug-Identifizierungsnummer und die Gerätenummer des Radios/Radio-Navigationssystems automatisch ausgelesen.

Hinweis

Beim Einbau von neuen bzw. nicht ans Fahrzeug angepassten Radios bzw. Radio-Navigationssystemen kann es vorkommen, dass das Testgerät die Gerätenummer des Radios bzw. des Radio-Navigationssystems nicht auslesen kann. In diesem Fall geben Sie die Gerätenummer bitte manuell ein. Sie ist auf einem Aufkleber auf dem Gerät ablesbar und zusätzlich auf der Geräteseite eingeprägt.

Abschließend wird der ermittelte Diebstahlcode auf dem Display des Testgeräts angezeigt.

Die Eingabe des Diebstahlcodes in das Radio-Navigationssystem müssen Sie nun manuell vornehmen.

Anti-Diebstahl-Codierung deaktivieren:

• Geben Sie den zuvor ermittelten Diebstahlcode in dem auf dem Display dargestellten Ziffernblock des "RNS 510" ein und bestätigen Sie ihn.

Das Gerät wird freigeschaltet und ist betriebsbereit.

Hinweis

Haben Sie den falschen Diebstahlcode eingegeben, so können Sie dies in einem weiteren Versuch sofort korrigieren. Wird der Diebstahlcode zweimal falsch eingegeben, so ist das Radio-Navigationssystem für eine Stunde gesperrt. Lassen Sie das Radio-Navigationssystem und die Zündung eingeschaltet. Die verbleibenden Restlaufzeit wird auf dem Display des Radio-Navigationssystems dargestellt. Nach einer Stunde können Sie den Vorgang der Deaktivierung der Anti-Diebstahl-Codierung wiederholen. Bedenken Sie, dass Sie immer zwei Versuche für die Codeeingabe haben. Danach ist das Radio-Navigationssystem für eine Stunde blockiert.
