Volkswagen Tiguan Betriebsanleitung: Kamera

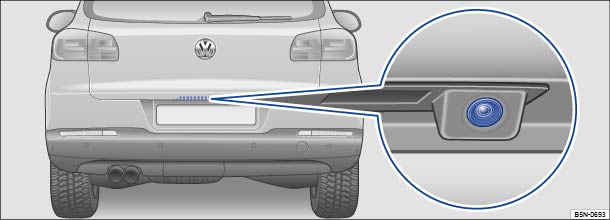

Abb. 160 Im Fahrzeugheck: Einbauort der Rückfahrkamera.
Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise⇒
Einleitung
zum Thema Die Rückfahrkamera ⇒ Abb. 160 (Lupe) liefert nur zweidimensionale Bilder. Vertiefungen sowie hervorstehende Gegenstände am Boden oder hervorstehende Teile an anderen Fahrzeugen sind durch die fehlende räumliche Tiefe auf dem Bildschirm schwerer oder gar nicht zu erkennen.
Gegenstände oder ein anderes Fahrzeug können auf dem Bildschirm näher oder weiter entfernt erscheinen, als sie es tatsächlich sind:
| Optische Täuschungen durch die Rückfahrkamera (Beispiele): |
|---|
| – Beim Fahren von einer waagerechten Fläche auf eine Steigung oder in ein Gefälle. |
| – Beim Fahren von einer Steigung oder einem Gefälle auf eine waagerechte Fläche. |
| – Wenn das Fahrzeug hecklastig beladen ist. |
| – Beim Annähern an hervorstehende Gegenstände. Diese Gegenstände können bei einer Rückwärtsfahrt auch aus dem Blickwinkel der Rückfahrkamera verschwinden. |
Kameralinse reinigen
Kameralinse ⇒ Abb. 160 (Lupe) sauber, schnee- und eisfrei halten:
- Fahrzeug an einem sicheren Ort abstellen und gegen Wegrollen sichern.
- Kameralinse mit einem handelsüblichen Glasreinigungsmittel auf Alkoholbasis
befeuchten und mit einem trockenen Tuch reinigen ⇒
.
- Schnee mit einem Handfeger entfernen.
- Eis mit Enteisungsspray entfernen ⇒ .
Hinweis
- Zur Reinigung der Kameralinse niemals Pflegemittel mit Schleifwirkung verwenden.
- Schnee oder Eis auf der Kameralinse niemals mit warmem oder heißem Wasser entfernen. Die Kameralinse kann sonst beschädigt werden.
Checkliste
Die Gepäckraumklappe muss geschlossen sein.
Ein zuverlässiges und klares Bild muss zu erkennen sein, z. B. saubere Kameralinse
.
Der Raum hinter dem Fahrzeug muss d ...
Rückfahrkamera bedienen
Abb. 161
Bildschirmanzeige der Rückfahrkamera: Modus 1 eingeschaltet.
Abb. 162
Bildschirmanzeige der Rückfahrkamera: Modus 2 eingeschaltet.
Lesen und beachten Sie zuerst die einleitenden
Inf ...
